Koje su specifikacije hidrauličkog T-a za hidraulički kočioni sistem?
U zamršenom području hidrauličnih kočionih sistema, hidraulični čep igra ključnu ulogu u osiguravanju efikasnog i pouzdanog rada čitave instalacije. Kao pouzdani isporučilac hidrauličkih čepova, ovdje sam da se udubim u specifikacije ovih bitnih komponenti, rasvijetlivši njihove različite aspekte i kako one doprinose optimalnim performansama hidrauličnih kočionih sistema.
Sastav materijala
Jedan od primarnih faktora koji određuju performanse i izdržljivost hidraulične čahure je njen materijalni sastav. Hidraulične čahure se obično izrađuju od visokokvalitetnih materijala kao što su čelik, mesing i nerđajući čelik.
Čelične hidraulične čahure poznate su po svojoj visokoj čvrstoći i izdržljivosti. Mogu izdržati visoke pritiske, što ih čini pogodnim za teške primjene u hidrauličnim kočionim sistemima. Međutim, čelik je sklon koroziji, posebno u teškim okruženjima. Da bi se ovo ublažilo, čelične čahure se često premazuju ili tretiraju kako bi se povećala njihova otpornost na koroziju.
S druge strane, mesingane hidraulične čahure nude odličnu otpornost na koroziju i relativno se lako obrađuju. Često se koriste u aplikacijama gdje je potreban umjeren pritisak. Mesing ima dobru toplotnu provodljivost i isplativa je opcija za mnoge dizajne hidrauličnih kočionih sistema.
Hidraulične spojnice od nerđajućeg čelika su vrhunski izbor kada je u pitanju otpornost na koroziju. Idealni su za upotrebu u teškim okruženjima, poput morskih ili industrijskih okruženja, gdje izloženost vlazi, hemikalijama i soli može uzrokovati brzo propadanje drugih materijala. Čajne od nehrđajućeg čelika mogu zadržati svoj integritet i performanse tokom dugog perioda, čak i pod ekstremnim uvjetima.
Vrste niti
Tip navoja hidrauličnog kočnica je još jedna ključna specifikacija koja utiče na njegovu kompatibilnost sa drugim komponentama u hidrauličnom kočionom sistemu. Postoji nekoliko tipova zajedničkih niti, od kojih svaka ima svoje karakteristike i primjenu.

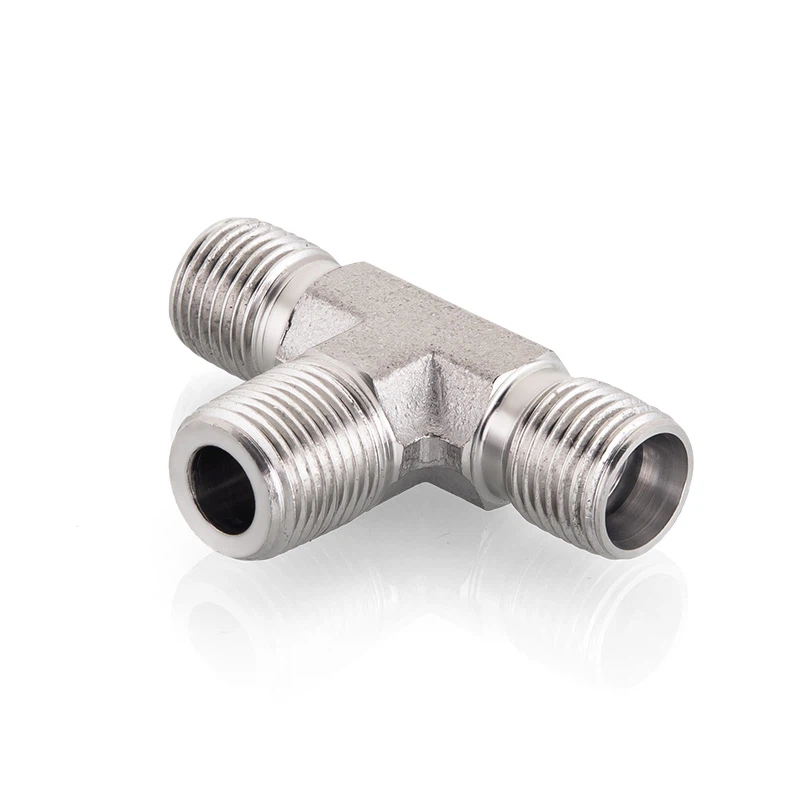

Jedan od široko korištenih tipova navoja je nacionalni konus za cijevi (NPT).Hidraulični T-priključci 1 2 Nptsu popularni u sjevernoameričkim hidrauličkim sistemima. NPT navoji su konusni, što omogućava čvrsto zaptivanje kada su fitingi pravilno instalirani. Konus navoja pomaže u stvaranju zaptivke od metala do metala, koja je neophodna za sprečavanje curenja u hidrauličkim sistemima visokog pritiska.
British Standard Pipe (BSP) navoj se obično koristi u evropskim i drugim međunarodnim hidrauličkim sistemima.BSP Hydraulic Teedolaze u dva tipa: BSPP (British Standard Pipe Parallel) i BSPT (British Standard Pipe Taper). BSPP navoji su paralelni, a zaptivni prsten ili brtva obično su potrebni da bi se osigurala veza bez curenja. BSPT navoji su konusni, slično NPT navojima, i mogu formirati brtvu bez dodatnih zaptivnih elemenata u nekim slučajevima.
Veličina i dimenzije
Veličina i dimenzije hidrauličkog kočnica su kritične za pravilnu instalaciju i funkcionalnost unutar hidrauličnog kočionog sistema. Veličina hidrauličkog T-a obično je određena nominalnom veličinom cijevi (NPS) ili vanjskim promjerom (OD) priključaka.
Uobičajene veličine za hidraulične T-ove kreću se od 1/8 inča do 2 inča ili više. Izbor veličine ovisi o zahtjevima brzine protoka hidrauličnog kočionog sistema. Veći T-ovi se koriste kada su potrebni veći protok, dok su manji T-ovi pogodni za sisteme sa nižim zahtjevima za protok.
Pored veličine otvora, potrebno je uzeti u obzir i ukupne dimenzije hidrauličkog T-a, uključujući njegovu dužinu, širinu i visinu. Ove dimenzije mogu uticati na raspoloživi prostor za ugradnju u hidrauličnom kočionom sistemu i mogu uticati na provođenje hidrauličnih vodova.
Ocena pritiska
Ocjena tlaka hidrauličnog T-a ključna je specifikacija koja ukazuje na maksimalni pritisak koji T-pritisak može sigurno izdržati. U hidrauličnom kočionom sistemu, visoki pritisci se stvaraju tokom operacija kočenja, a hidraulični čep mora biti u stanju da podnese ove pritiske bez kvara.
Ocene pritiska se obično izražavaju u funtama po kvadratnom inču (psi) ili barima. Hidraulične spojnice koje se koriste u automobilskim kočionim sistemima obično imaju ocjenu tlaka u rasponu od 1000 psi do 3000 psi, ovisno o vrsti vozila i primjeni. Vozila za teška opterećenja ili industrijski hidraulički kočioni sistemi mogu zahtijevati trojke sa još većim ocjenama tlaka, ponekad preko 5000 psi.
Neophodno je odabrati hidraulični T-ak sa ocjenom tlaka koja je prikladna za određeni hidraulični kočioni sistem. Korištenje T-a sa nižim tlakom od potrebnog može dovesti do curenja, pucanja spojnica i na kraju do kvara kočionog sistema.
Završna obrada
Završna obrada površine hidraulične čahure također može utjecati na njenu učinkovitost i dugovječnost. Glatka završna obrada površine smanjuje rizik od korozije i habanja, a može poboljšati i svojstva brtvljenja T-a.
Neke hidraulične čahure prolaze kroz proces oblaganja ili premazivanja kako bi se poboljšala njihova površinska obrada. Na primjer, pocinčavanje može pružiti dodatni sloj zaštite od korozije za čelične T-ove. Elektropoliranje se može koristiti za stvaranje glatke površine nalik na zrcalu na T-u od nehrđajućeg čelika, što ne samo da poboljšava otpornost na koroziju, već i olakšava čišćenje T-kombina.
Karakteristike protoka
Karakteristike protoka hidrauličnog T-a su važne za osiguravanje pravilne distribucije hidrauličke tekućine u kočionom sistemu. Dobro dizajnirana hidraulična čačka treba da minimizira padove pritiska i turbulencije, omogućavajući nesmetan i konzistentan protok tečnosti.
Unutrašnji dizajn t-e, uključujući oblik i veličinu prolaza, može značajno uticati na karakteristike protoka. Čepovi sa oštrim uglovima ili naglim promjenama u promjeru mogu uzrokovati turbulenciju i povećati pad tlaka. Nasuprot tome, T-priključci sa glatko zakrivljenim prolazima i postepenim prijelazima mogu promovirati laminarni tok, smanjujući gubitke energije i poboljšavajući ukupnu efikasnost hidrauličnog kočionog sistema.
Zaključak
Kao dobavljač hidrauličkih čahure, razumijem važnost obezbjeđenja visokokvalitetnih proizvoda koji ispunjavaju različite specifikacije koje zahtijevaju hidraulični kočioni sistemi. Sastav materijala, tip navoja, veličina i dimenzije, nazivni pritisak, završna obrada površine i karakteristike protoka su kritični faktori koje treba uzeti u obzir pri odabiru hidrauličnog T-a za određenu primjenu.
Ako ste na tržištu za hidraulične čahure za vaš hidraulički kočioni sistem, nudimo širok spektar proizvoda, uključujući1 2 Hidraulični T-priključak,BSP Hydraulic Tee, iHidraulični T-priključci 1 2 Npt. Naši proizvodi su dizajnirani da zadovolje najviše industrijske standarde i podržani su našom posvećenošću kvaliteti i zadovoljstvu kupaca.
Preporučujemo vam da nas kontaktirate kako bismo razgovarali o vašim specifičnim zahtjevima i započeli pregovore o nabavci. Naš tim stručnjaka spreman je da vam pomogne u odabiru pravih hidrauličnih čahura za vaš hidraulički kočioni sistem i da vam pruži najbolja moguća rješenja.
Reference
- Blake, AH, i Martin, DL (1982). Dizajn hidrauličkog sistema. McGraw - Hill.
- Eickhoff, R. (1985). Priručnik za hidraulične armature. Parker Hannifin Corporation.
- Gillespie, JE (1990). Osnove projektovanja komponenti mašina. Wiley.
